Сегодня не будем касаться средневекового алхимического метода, чтобы изготовить прибор ночного видения своими руками. Это конечно просто, если дома запасены серная кислота и чуточку хлорида олова, но авторам представляется опасным и неразумным подобный подход. Поэтому план работы на сегодня такой: обсуждаем кратко принцип действия прибора ночного видения. Расскажем из чего собрать, если на месте не сидится, быть может, сделаем краткий экскурс на тему, чего там в магазине залежалось из области приспособлений для охотников.

Принцип действия прибора ночного видения

Глаз представляет собой пассивный радар, принимает излучения, которые исходят от предметов. Но видимый спектр, это малый диапазон колебаний на теле вселенной, которая окружает человечество. Хищник из одноименного фильма переключал диапазоны, но даже представитель развитой цивилизации неспособен охватить тотальный спектр! В темноте глаз видеть не может, потому что недоступно Homo Sapiens наблюдать инфракрасное излучение. Тела будут испускать волны, и при низких температурах окружающей среды. Поэтому вырисовывается и первый прибор ночного видения. Ничего общего не имеет с военными. Аппарат пользуют строители.

Очки ночного видения

Встречайте тепловизор, принимающий тепловое излучение предметов. Сам прибор предназначен не для обозрения темного пейзажа, однако фронтальный вид разглядеть можно. Штуковина имеет ряд настроек, но в типичном состоянии:

  • температура 10 градусов Цельсия тепла выглядит оранжевым сиянием;
  • стены домов смотрятся красноватыми;
  • окружающая неживая природа самых разных оттенков вплоть до черного.

Собрать своими руками тепловизор вряд ли получится, а купить тысяч за 50 можно. А за семь тысяч можно и прибор ночного видения (ПНВ) в магазине приобрести. Специально тепловизор для бдения в темноте брать нет смысла, потому что помогает строителям, например, для целей оценки качества теплоизоляционных мероприятий. А вот если найдется знакомый прораб, вот тогда можно, конечно, и на природу полюбоваться в темноте.

Схема прибора ночного видения также опирается на указанные процессы, но чтобы не раздражать глаз столь лучезарной радугой, внутри заводского изделия стоит прозрачная пластина, покрытая полупроводниковым материалом, которая за счет внутреннего фотоэффекта позволяет «увидеть» инфракрасное излучение предметов.

Для справки. Фотоэффектом называется явление перехода электронов в материале на новые энергетические уровни под действием фотонов света. Некорректно использовать этот термин для невидимого излучения, но так понятие в литературе и обыгрывается, поэтому не будем противоречить в этом остальным (авторитетным) источникам.

Под действием невидимых «фотонов» электроны в пластине получают энергию. Считать информацию можно по изменению прозрачности материала или электропроводности вещества. Микроканальная технология изготовления чувствительных элементов помогает избежать засветки на соседних пикселах. Первыми к решению задачи приблизились фашисты. На них трудилось много талантливых ученых. Некоторые добровольно, иных заставляли. Даже создан прицел для винтовки весом 2,25 кг с чемоданом батареек (13,5) кг. Это позволило бы, наверное, совершить немало подвигов (или преступлений), если бы советские войска в мае 1945 года не взяли Берлин.

Читайте также:  Музыкальный центр своими руками

Принцип работы очков ночного видения

Иногда излучение дополнительно усиливается, например, фотоумножителями. Это помогает получить яркую и контрастную картинку в приборе ночного видения. Но зачастую внешних излучений не хватает, и тогда в ход идет подсветка в инфракрасном диапазоне. Для этого используются и лампы, но чаще применяются полупроводниковые диоды специального типа. Найти такие можно в магазине для радиолюбителей. К слову сказать, когерентность излучения светодиодов высока. Это значит, что помехи не будут влиять на качество картинки.

Для справки. Когерентность восходит значением к синфазности волны. Не важно, что это означает – нужно знать, что такой свет сосредотачивается в узком отрезке спектра (вертикальная линия на графике), а кроме того легко складывается, давая большую яркость, нежели другие источники излучения. В результате при малой мощности получите качественную подсветку.

Итак, приборы ночного видения подразделяются следующим образом:

  1. По характеру влияния на окружающую обстановку:
    1. Активные со светодиодной подсветкой.
    2. Пассивные, принимающие только излучения других предметов.
  2. По методу обработки принятого сигнала:
    1. С усилением.
    2. Без усиления.
  3. По признаку наличия накопителя:
    1. Регистрирующие.
    2. Не регистрирующие.

Очки с одним отпуском ночного видения

Ну, вот и все, что надо знать, чтобы собрать прибор ночного видения своими руками.

Как сделать прибор ночного видения своими руками

Устройство прибора ночного видения включает:

  1. Преобразователь инфракрасного излучения в видеосигнал.
  2. Подобие окуляра, которое бы могло сигнал отображать в режиме реального времени.
  3. Подсветка.

В магазине много устройств, которые допускают вести съемку в темноте. Прибор ночного видения, очевидно, базируется на одном из технологий. Черно-белая микрокамера как раз подойдет. Стоит не очень дешево, но доступно использовать гаджет и для иных целей, если прибор ночного видения надоест. Примером таких устройств служат JK 007B или JK-926A. Главное, чтобы у устройства наличествовал видеовыход, а такой порт у любой камеры встроен, иначе зачем она вообще нужна! Цена покупки не должна сильно превышать магазинную стоимость прибора ночного видения (см. выше), иначе будет душить жадность. Утешьте себя тем, что наше устройство сможет вести регистрацию, а это стоит еще больше денег на прилавке.

Найдите старенький видоискатель. Для этого зайдите в салон, занимающийся ремонтом бытовой техники, если дома подходящего добра нет. У видоискателя один вход для видео по тому же протоколу, по которому ведет передачу камера.

Самодельные очки ночного видения

Этот вопрос можно будет не только уточнить у местных профи, но там же и проверить, соединив устройства кабелем. Если работает, то осталось прикупить подсветку. Светодиоды закажите в интернете или прикупите на ближайшем рынке. Как проверить? Уже имеется видеокамера для съемки ночью. Зайдите в темноту, подайте питание и посмотрите, светится ли радиоэлемент. Для этого наведите на него видеокамеру.

Читайте также:  Ремонт тостера своими руками

Дюжину светодиодов зарубежный любитель все делать своими руками рекомендует объединить гирляндами по 6 штук на ветке. Снабдите гирлянду 10-омным шунтом, после чего подводите питание от батарейки. Перепутать полярность сложно, но на всякий случай воспользуйтесь специальным справочником на светодиоды. Блок подсветки готов. Светодиоды монтируются на самодельный корпус: обыкновенный детский пенал, упаковка и объекты того же рода.

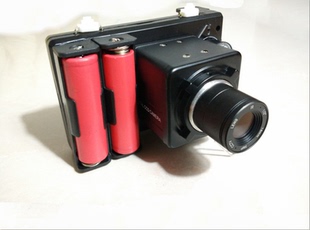

Собственно, готово. Соединим видеокабелем камеру и видоискатель, поместив объектив в одну плоскость со светодиодами. Учитывая размеры устройств, они поместятся в один пенал. Видоискатель крепится сбоку. Для устройства регистрации понадобится вмонтировать в корпус соответствующий разъем. Приборы ночного видения из Китая не сравнятся с нашим! Вот как это работает:

  1. Камера для ночной съемки фиксирует окружающую обстановку.
  2. Светодиоды подсвечивают предметы для лучшей видимости.
  3. На видоискатель поступает изображение, видимое глазом.
  4. При необходимости через специальный разъем ведется регистрация.

Не удивляйтесь, если не будут видны дальние предметы, до них не достают лучи светодиодов. Имеет и недостатки такой прибор ночного видения: очки отсутствуют, стоимость сновья всех компонентов велика, необходимо прикупить и разместить в корпусе батарейки. Зато мы объяснили простым языком принцип работы устройства. Наша цель: показать, как сделать прибор ночного видения из подручных средств. Впрочем, в кабинете химии, наверное, завалялась пара реактивов. Попробуйте поговорить с учителем!

Магазинные приборы ночного видения

Прибор ночного видения Циклоп назван так, потому что вместо очков у него монокуляр. Такой как раз бы пригодился одноглазому великану. Как и прочие этот прибор ночного видения характеризуется тремя параметрами:

  1. Разрешающая способность в угловых минутах. Та мельчайшая часть сферы обзора, которая может быть еще отличена от соседней такого же размера.
  2. Коэффициент усиления.
  3. Поле зрения.

Для работы приборы хватает хотя бы слабого отблеска звезд, а если на небо взойдет Луна, то картинка и вовсе станет ясной. Эти небесные тела будут подсвечивать ландшафт не хуже светодиодов, о которых говорили выше. Разумеется, если посмотреть на небо, то можно изучать Большую и Малую медведиц, однако картина будет залита белесым сиянием.

Монокулярный прибор ночного видения Зенит имеет встроенную подсветку и пьезоэлектрический преобразователь энергии для питания. Под этим брендом также идут прицелы, поэтому не перепутайте одно с другим. Специально для людей с нечетким зрением доступна подстройка объектива на недостающие диоптрии. Это уже получаются очки ночного видения для чтения в темноте!

НПФ Диполь приборы ночного видения тоже выпускает, но доступной ценой продукция не отличается. Впрочем, смотреть нужно по тому, для чего нужен прибор. Если есть возможность заплатить 190 тысяч рублей за очки, то за эти деньги у белорусов выкупите классный агрегат для ночного осмотра окрестностей. Ловите угонщиков, наблюдайте бесстыдников, возвращающихся с гулянки, наказывайте осквернителей местности!
